MISE EN ROUTE ET CONFIGURATION D'UN ENREGISTREUR VIDEOSURVEILLANCE FCOSINUS IP8DVR2

Sur cette page vous suivrez en images le déballage et l'installation d'un ip8dvr2 , les autres modèles fonctionnant sur le même principe cette page pourra vous être utile pour tout DVR acheté sur Fcosinus.com



Déballage :

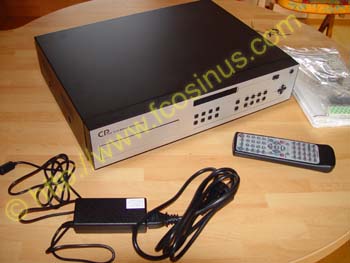

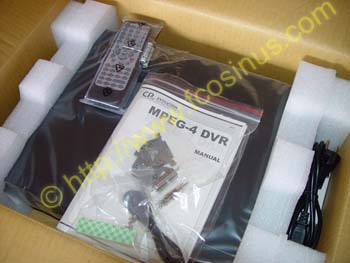

Vous trouverez au déballage le DVR avec son alimentation 100-240v vers 19v externe et le cable secteur pour prise Française. Une télécommande IR est fournie avec tous les modèles sauf les ip4dvr0eco et ip4dvr1 ce qui permet de mettre le DVR en hauteur par exemple.

Montage du disque dur :

Si vous achetez un disque dur sur notre site avec votre DVR il sera déjà monté et vous n'aurez pas besoin d'ouvrir votre DVR.
Il en est de même avec nos packs DVR + caméras dont le disque dur est déjà monté.

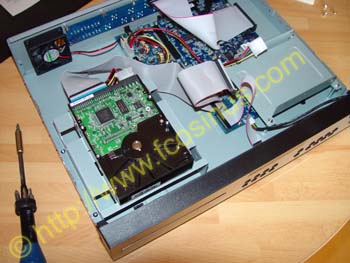

Suivant le modèle de DVR vous aurez 1,2 ou 3 emplacement(s) pour disque dur. Sur cette photo on voit un ip8dvr2 qui a 2 emplacements. Sur cet exemple on monte 1 disque dur sur le support de gauche. Le disque dur est relié à la carte du dvr par une nappe ide et un câble d'alimentation comme sur un pc. La nappe , le câble d'alimentation et les vis sont fournis.

Si vous avez un seul disque il devra être configuré en master ( jumper à placer suivant schèma inscrit sur votre disque dur ) , si vous en avez 2 le premier sera en master et le second en esclave ( slave ) .

Le câble d'alimentation non utilisé sera attaché au support vide afin de ne pas entrer en contact accidentel avec le circuit ou une partie métallique interne.

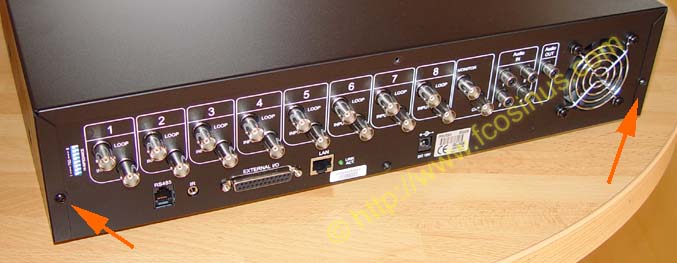

Pour revisser le capot commencez par les 2 vis les plus longues à l'arrière à gauche et droite puis finissez par les autres vis.

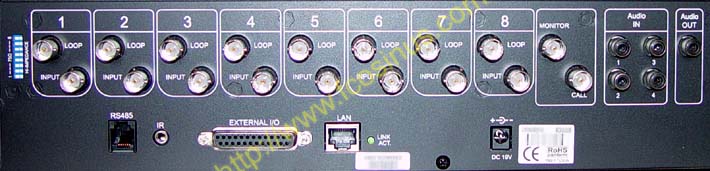

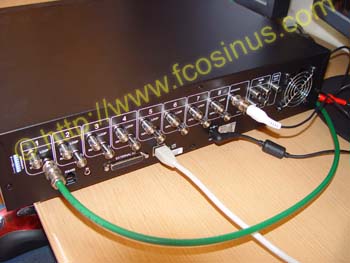

Face arrière / connections :

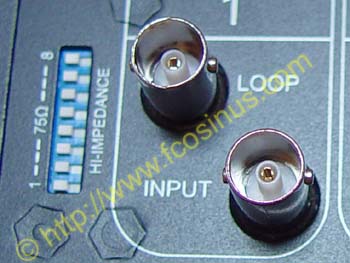

INPUT/LOOP : Entrées Vidéo les caméras se branchent sur les fiches bnc INPUT , la sortie LOOP permet au besoin de dériver le signal vers un autre système de surveillance. Pour un chaque entrée un commutateur 75 ohms on/off permet de régler l'entrée vidéo sur 75 ohms ( impédance vidéo normale ) ou bien sur impedance élevée dans le cas ou la sortie LOOP serait utilisée. Grâce à cette fonction il est possible d'intercaler ce magnétoscope sur un système existant sans infliger de perte de signal. ( note: le modèle ip4dvr2 n'a pas de sorties LOOP )

Sortie Vidéo Monitor : pour y relier votre moniteur de vidéosurveillance ou même une TV normale .

Sortie Vidéo Call : sortie toujours en mode séquence ( les caméras les une après les autres ) sauf en cas de détection de mouvements : cette sortie montrera alors la caméra sur laquelle un mouvement est repéré.

Entrées / Sorties Audio : Il est possible de brancher une source audio ( fiches RCA AUDIO IN ) , une camera par ex. qui est équipée avec une fonction audio ( micro ). Lorsqu’on démarre l’enregistrement, l’entrée audio sera enregistrée. Une sortie audio AUDIO OUT à raccorder vers le moniteur ou un ampli audio externe.

LAN : RJ45 pour branchement sur un réseau et à l'internet

EXTERNAL I/O :
_ Connection des signaux d'alarmes externes ( configurable dans le menu en NC ou NO ) tel que contacteur de porte , détecteur de mouvement IR ... )

_ Sortie relais ( 3 pins : NC + NO + Commun ) 30v acdv max pour connecter par exemple une sirène d'alarme qui va se déclencher en cas de détection de mouvement sur l'une des caméras et ainsi faire fuire les intrus...

RS485 : Sortie de commande pour caméras motorisées PTZ ( RS 485 / PelcoD )
( note : sur les DVR 4 canaux le signal rs485 se trouve dans la fiche External I/O )

IR : Capteur IR déporté ( fourni ) pour utiliser la télécommande même si le dvr est enfermé ou caché. ( Attention vérifier la bonne ventilation de l'endroit ou est enfermé le DVR )

DC 19v : Alimentation 19v à utiliser uniquement avec le transfo fourni.



Facade avant :

A partir du modèle ip4dvr2 voici le nouveau design de nos DVR.

( note : les modèles avec DVD-Rw et mode indépendant ont une façade toute noire et bouton couleur argent , voir notre tableau comparatif )

Un bandeau regroupe des led de fonctionnement. Sur le coté gauche l'accès rapide aux canaux en affichage plein écran ( 4 , 8 ou 16 canaux suivant les modèles ) . La touche eject n'a de fonction que sur les modèles avec graveur DVD de sauvegarde.

Premier branchement :

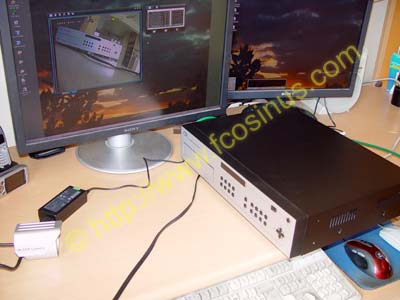

Afin de poursuivre la description du fonctionnement du DVR nous le connectons à une caméra et à un PC via le réseau local ( freebox v5 dans notre cas ) ainsi qu'à un moniteur qui est en fait une simple TV lcd ( les câbles DVR - TV péritel sont dispo dans notre rubrique ' Cablage pour videosurveillance ' ).

Une fois votre DVR allumé et démarré vérifiez que votre disque dur est bien détecté: La capacité restante s'affiche dans le coin haut à droite de l'image. La capacité d'un disque formatté est inférieure à sa capacité réelle d'environ 10%, par exemple pour 300go la capacité disponible sera de 270 Go env.

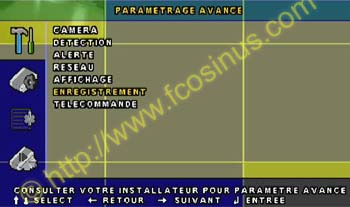

Menu / réglages conseillés pour une utilisation standard :

Normalement vous allez recevoir votre DVR préconfiguré avec les paramètres expliqués ci dessous.



L'accès au menu peut se faire avec le logiciel ou bien avec les touches en façade du DVR.

En utilisation par les boutons en façade : le mot de passe par défaut est 0000 ( il suffit de valider 4 fois sur Enter ). On navigue dans le menu avec les touches haut - bas - gauche - droite , on valide avec enter , on fait défiler les choix avec haut et bas , on revient en arrière en appuyant à nouveau sur la touche menu .

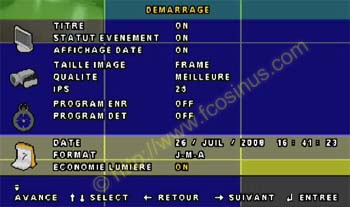

On vérifiera que le mode TAILLEIMAGE est sur FRAME ( = résolution max soit 720 x 576 ). Vérifiez également que votre DVR est à la bonne date et est à l'heure. Corrigez si nescessaire. La fonction ECONOMIE LUMIERE est pour le changement automatique de l'heure d'été.

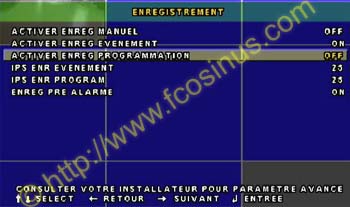

Le mode d'enregistrement en détection de mouvement est recommandé car il n'est pas utile d'enregistrer quand rien ne bouge : il suffit de mettre dans le menu enregistrement le mode ENREG EVENEMENT sur ON et sur OFF les modes ' manuel ' et 'programmation ' .
Si le mode ENREG MANUEL est sur ON le DVR enregistre de façon continu même en l'abscence de mouvement.
Le réglage des paramètres ip se fait dans la partie RESEAU.

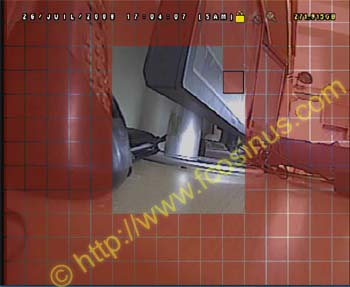

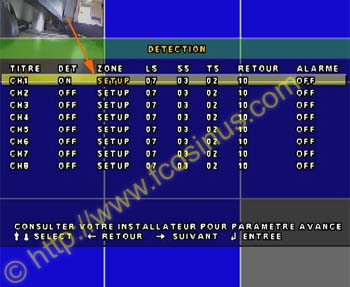

Dans le sous menu DETECTION réglez sur ON chaque caméra qui doit déclencher l'enregistrement et en cliquant sur SETUP vous pouvez régler précisement les zones de l'image qui entre dans la déctection de mouvement. ( en clair sur la photo , les zones en rouge ignorent les mouvements ). Si l'une de vos caméra à une partie de son champ vers l'extérieure de la zone à surveiller ( ex : une route au travers d'une vitre ) alors vous pourrez supprimer de la zone de détection cette partie pour éviter les déclenchements intempestifs de l'enregistrement.

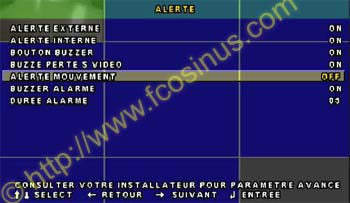

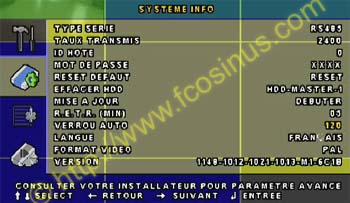

Ensuite allez dans le menu ALERTE et passez l'otion ALERTE MOUVEMENT sur OFF afin d'éviter que le DVR n'emette un bip à chaque mouvement dans le champ d'une caméra. Dans le menu suivant vous pourrez réglez la fonction VERROU AUTO sur la durée souhaitée. ( durée d'inactivité des boutons en façade au dela de laquelle le mot de passe se réenclenche ). En mettant sur JAMAIS le mot de passe n'est plus redemandé. C'est aussi dans ce menu que vous pouvez effacer le disque dur avec EFFACER HDD. Le mot de passe configurable ici est uniquement celui qui permet l'utilisation des touches en façade et n'est pas celui utilisé avec le logiciel de prise à distance.

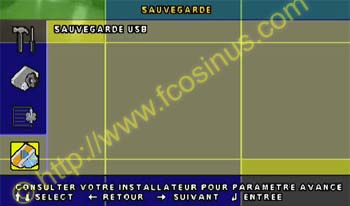

Le menu RECHERCHE RAPIDE permet de rechercher un enregistrement par date/heure. Le menu sauvegarde permet de sauvegarder une séquence vidéo sur clef USB ( et DVD-Rw pour les modèles équipés ). Lorsque l'on relit une séquence l'enregistreur continu à fonctionner et à enregistrer ( lecture + enregistrement simultané ).

Connexion au pc :

Nous allons tester le dvr sur un réseau local , les possibilités sont identiques avec une connexion distante par internet.

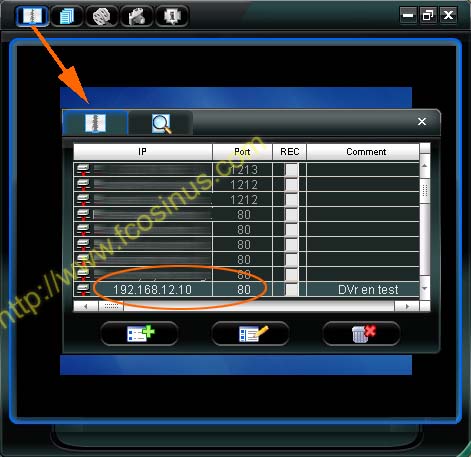

Notre PC ( ip 192.168.12.2 ) et le DVR ( ip 192.168.12.10 ) sont reliés à une freebox hd. Comme ils sont sur la même branche réseau ils peuvent communiquer. Après avoir installé le logiciel pour windows ( fourni sur CD avec votre DVR ) on va entrer dans le répertoire l'adresse du DVR , le login et le mot de passe par défaut sont ' admin ' :

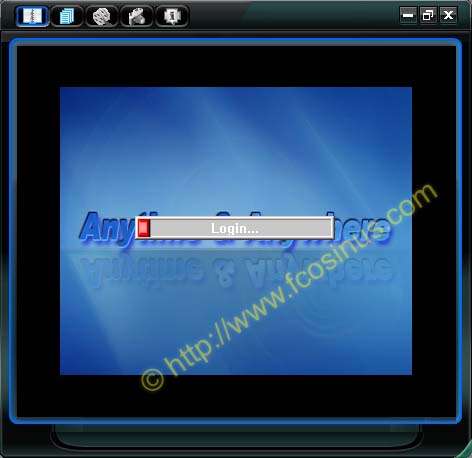

En double cliquant sur l'adresse du dvr on lance la connexion :

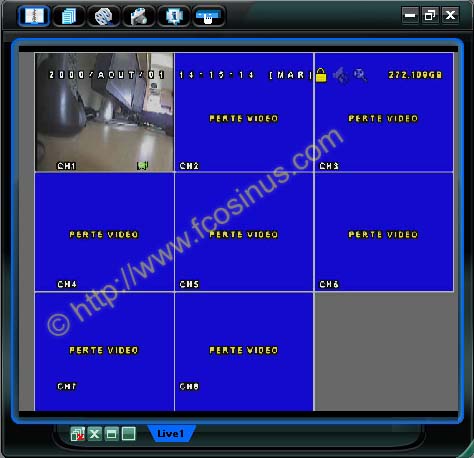

Puis on arrive sur la grille divisée par le nombre de canaux : ( 3 x 3 pour ce 8 canaux, cela aurait été 2 x 2 pour un 4 canaux et
4 x 4 pour un 16 canaux ). Il est biensur possible de mettre en plein écran la caméra que l'on veut :

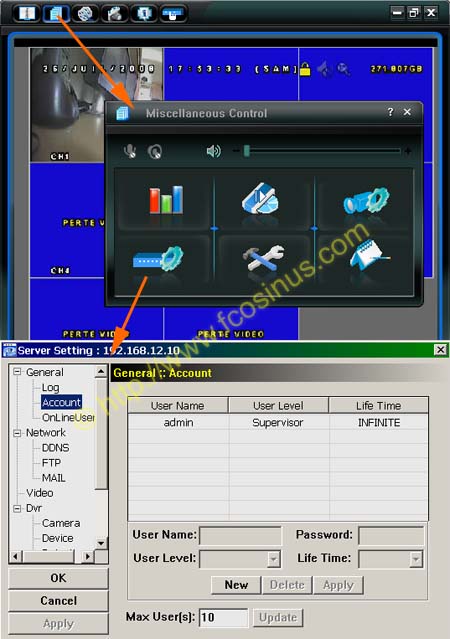

Tous les paramètres du DVR sont accessibles via le logiciel. La gestion des mots de passe d'accès à distance se fait dans la rubrique Account. Si vous mettez votre DVR sur internet il est impératif de changer le mot de passe admin par un mot de passe condifentiel.



Mot de la fin :

Sur cette page nous avons essayé de présenter une toute petite partie des fonctionnalités de nos DVR. N'hésitez pas à nous contacter pour de plus amples informations. Pensez à mettre cette page dans vos favoris.
