TEST DU CONTROLEUR IPPOWER


Contrôleur à distance IP à 8 entrées & 8 sorties ( relais ) via Internet avec serveur web intégré Internet power controller

Ce contrôleur est un serveur miniaturisé intégrant un véritable serveur web permettant à distance de piloter 8 relais et de contrôler 8 tensions ou états de contacteurs.

Ainsi vous pouvez commander à distance tout type d'appareils de diverses tensions ( 230v ac , 12v dc … ) en toute sécurité grâce à la commutation par relais qui permet une parfaite isolation entre le boîtier et le circuit commandé. ( comme entre votre main et le secteur lorsque vous utilisez un interrupteur ).

Un relais est d'ailleurs un interrupteur à commande électrique dont le basculement se fait par une bobine. C'est la raison pour laquelle il n'y a aucun contact directe entre l'électronique du boîtier ( 5v ) et les appareils commandés ( 220v 12v … )



Contrôleur IP à distance réseaux avec 8 entrées (DI) et 8 sorties (DO). Plus besoin de PC ou de software, vous pouvez facilement vérifier et contrôler à distance le statut des appareils qui y sont reliés via le réseau quelque soit l'endroit ou vous soyez. A travers un affichage par le web avec Internet Explorer , Netscape , Firefox ou tout autre navigateur récent vous pouvez accéder aux commandes des 8 relais et controler jusqu'à 8 tensions en toute facilité. Grâce au serveur web intégré dans le boitier aucun logiciel spécifique n'est à installer, une simple connexion internet standard est suffisante. Kit composé de 3 modules de petite taille : Le boitier serveur ( relié à internet sans besoin de pc ) , le boitier 8 entrées avec les tensions à controler et le boitier 8 sorties avec ses 8 relais .

Ainsi il est possible de piloter à distance via le réseau ou via Internet jusqu'à 8 appareils ( lampe, machines diverses, volet roulant, alarme, reset d'un pc ou d'un serveur, systeme de chauffage ou de climatisation, siréne, système d'alarme ... ) et de controler le status de 8 tensions / états ( état de contacteur de porte ou de detecteur de mouvements ... )

En branchant l'une des sortie relais en parallèle avec le bouton reset d'un pc vous avez un moyen totalement autonome de reboot à distance parfaitement fiable et efficace. Une entrée peut aussi être utilisée pour le controle de l'alimentation d'un pc.

Bien d'autres applications dans le domaine de la sécurité ou de la domotique sont biensur possibles grâce à ce controleur.


L'ensemble du IP POWER Fcosinus :

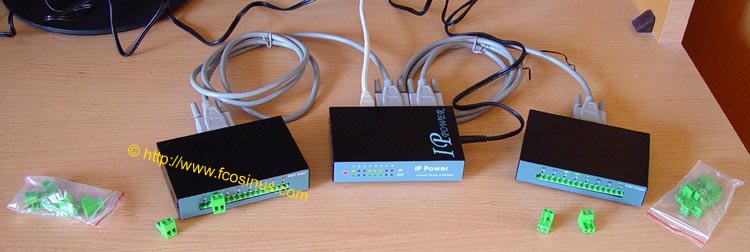

3 boitiers : boitier 8 Entrées ( input ) - boitier serveur - boitier 8 sortie relais ( output )



* Boitier 8 entrées ( 4 controles en tensions & 4 controles de résistance ):
_entrées 1 2 3 4 : ON si 4v à 24v ; OFF si 0v à 3v
_entrées 5 6 7 8 : ON si 0 à 200 ohms ; OFF si > 500 ohms

Pour tester une sortie d'un contacteur de porte ou d'un détecteur de mouvement utiliser les entrées 5 à 8
( contact = 0 ohm , pas de contact = >500 ohms )

* Boitier de 8 sorties à relais :
_Sorties 1 2 3 4 : NC ( normalement fermé ) ; Sorties 5 6 7 8 ( normalement ouvert )
_Valeur maximales de commutation : 240 VAC / 60 VDC ; 12A ac/dc
_températures max : -30°C ~ +55°C

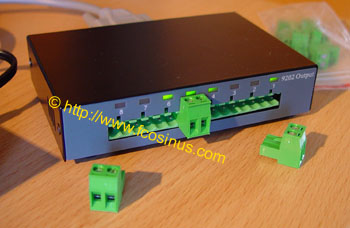

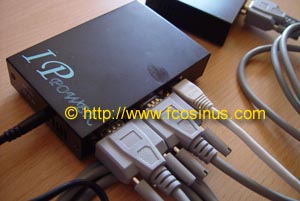

Borniers à vis enfichables & vue arrière du module serveur :



Caractéristiques générales :

Type : Contrôleur à distance IP
Technologie : Serveur web intégré Entrée/sortie - 8 DI (Detection of digital input) - 8 Do (Direct control relay output - 4 NC & 4 NO ) Protocole reseau HTTP, TCP/IP, DDNS, DHCP, Virtual and Dynamic IP Fonctionnalités
Branchements des éléments externes par borniers à vis enfichables ( fournis )
Dimension pour chaque boitier : HLP 3cm x 12cm x 8cm
Boitiers en métal de très bonne finition.
Affichage : indicateurs d'état à LED ( 2 x 8 ) + 1 led d'alimentation.
Tension d'alimentation dc 5v 1A - Adaptateur 100-240v ac > 5v dc fourni

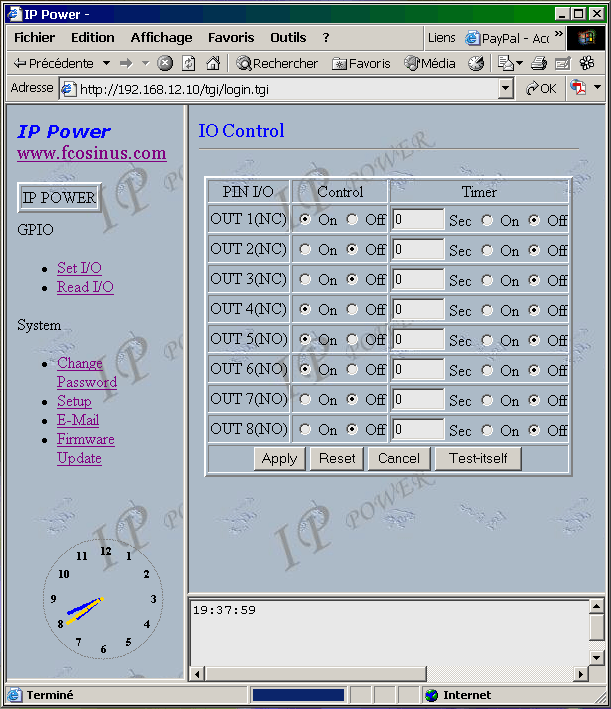

Page web générée par le boitier telle quelle apparait à distance sur IE :

La partie IO Control permet de commander en temps réel les 8 relais , un timer permet d'activer ou de désactiver une sortie après une durée réglable en secondes.

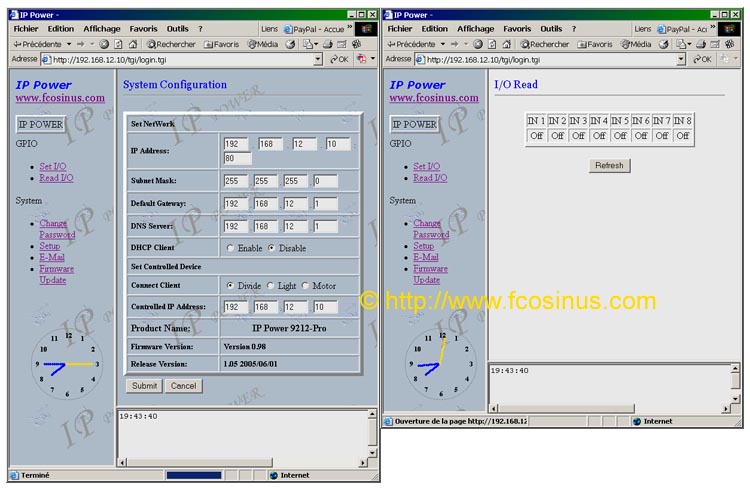

La page IO read affiche en temps réel l'état des 8 entrées , la partie Systeme Configuration est le réglage réseau du boitier :
