Conseil de montage pour le spot de sol encastrable Fcosinus DL35
Le spot DL35 est adapté pour un montage :
_soit dans une terrasse béton avec le support de scellement fourni.
_soit dans une terrasse bois / composite.
_soit directement en terre.
Dimensions avec support de scellement
Spot avec son support de scellement

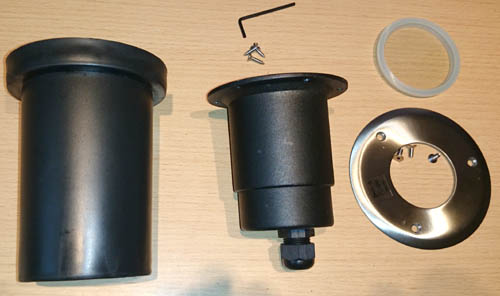

Le support de scellement / le spot / le couvercle, le verre avec le joint
d'étanchéité.
| Sécurité : Attention votre spot est alimenté en 230v , pour une parfaite
sécurité il est impératif de : _Brancher votre spot à la terre ( fil vert / jaune ) , il faut donc prévoir un câble de type 3x1.5mm² ou 3x1mm² avec fil de terre. _D'avoir un disjoncteur différentiel 30mA sur le circuit qui alimente les spots de jardin. _De ne pas utiliser un spot qui présenterait des défauts ( verre cassé , joint déchiré … ) |
Montage sur terrasse béton :
Sceller le support fourni. Attention le haut du support doit être affleurant de la surface définitive sans qu'il y ait de sur-épaisseur. En effet une sur-épaisseur empêchera que le couvercle avec son joint ne soit parfaitement jointif avec avec le spot et cela posera des problèmes d'étanchéité.
Très important : la dalle en béton doit être percée et drainée en dessous du trou réservé au spot. Prévoir 20cm de gravillon sous le spot pour ce drainage. Le spot ne doit jamais baigner dans l'eau et ne doit pas être monté dans un emplacement dans lequel l'eau pourrait s'accumuler.

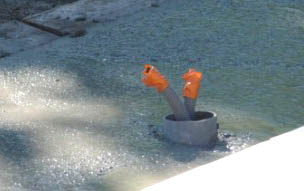

Pour les terrasses avec carrelage ou pierres il est impossible
de prévoir avec précision le niveau final une fois ce revetement
posé. Dans ce cas faire les réservations avec du tube PVC.
Dans tous les cas prévoir l'arrivée électrique avec un cable rond à 3 fils ( 3x1mm² ou 3x1.5mm² ). Vérifier que la gaine de ce cable a un diamètre qui entre bien dans le presse étoupe du spot.
Ne pas oublier que le diamètre du support de scellement est plus important ( 108mm ) sur une épaisseur de 1.8 cm sous le couvercle du spot.

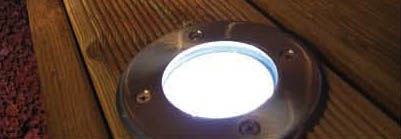

Montage sur terrasse bois / composite :
Bien vérifier la profondeur disponible sous le plancher : il doit y avoir au grand minimum 14cm entre le sol et le dessus du plancher.
A/ Le montage le plus rapide consiste à utiliser le support de scellement en faisant un percage dans le bois à la scie cloche à trépan de 108 à 110mm puis de fixer le spot avec un fin ruban de silicone incolore.

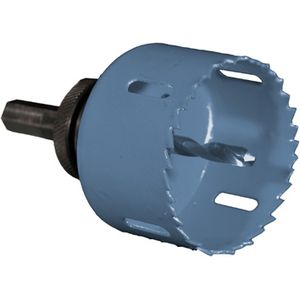

Scie à trépan
Le percage peut aussi se faire à la scie sauteuse en faisant bien
attention de ne pas dépasser et de scier à l'intérieur
d'un cercle de 10,8 cm tracé au compas.
B/ Lorsque le montage par percage de 110mm n'est pas possible ne pas utiliser le support de scellement et encastrer le spot seul. Dans ce cas il faut prévoir un percage de 72 à 74mm ( scie cloche recommandée ). Il faudra ensuite prévoir une rainure de 15mm de large autour du trou d'une profondeur de 2mm pour encastrer la colerette du spot. Ce travail peut etre fait à l'aide d'une fraise à feuillurer avec roulement montée sur une petite défonceuse à main. Une fois la rainure terminée il faudra légèrement biseauter le bord du trou.
fraise à feuillurer avec roulement
Sans fraise à feuillurer il est possible de réaliser cette rainure : avec une scie cloche de 100 à 102 mm faire une marque circulaire de 2 mm de profondeur dans le bois puis avec une scie cloche de 72 à 74mm faire le percage. Enlever la bande de bois de 15mm de large sur 2mm de profondeur avec un ciseau à bois neuf ou bien affuté.

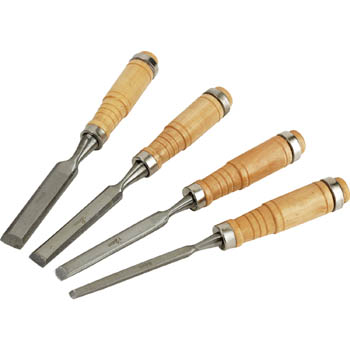

Ciseaux à bois
Montage en terre :
Ce montage est le plus simple mais il faudra prévoir 20cm de gravillon sous le spot pour le drainage. Le spot ne doit jamais baigner dans l'eau et ne doit pas être monté dans un emplacement dans lequel l'eau pourrait s'accumuler.
